推薦一款軌下墊板疲勞試驗機

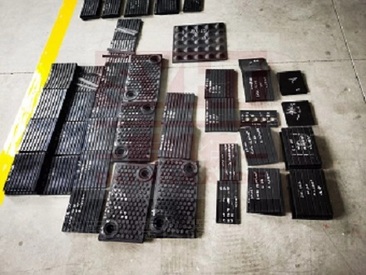

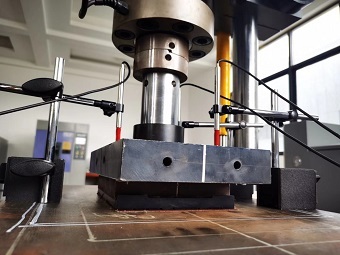

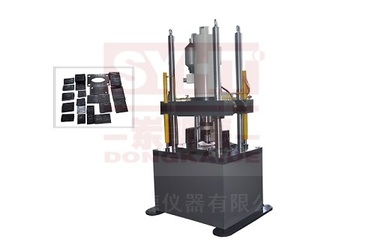

PWS-250型電液伺服軌下墊板疲勞試驗機 一、軌下墊板疲勞試驗機概述 1.電液伺服軌下墊板疲勞試驗機（稱為軌下墊板動靜試驗系統，又稱為軌下墊板動靜剛度試驗機），主要用于各種鐵道枕軌下用橡膠墊板、橡膠板、及其它彈性材料靜剛度、動剛度試驗以及疲勞試驗，增加其他試驗輔具，可以進行組裝扣壓力等項目測試，也可以用于材料和零部件的拉伸、壓縮、彎曲等試驗。 2.可滿足標準為：GB-T21527《軌道交通扣件系統彈性墊板》、TB-T2626《鐵道混凝土枕軌下用橡膠墊板技術條件》TB/T3396-2015《高速鐵路扣件系統試驗方法》相關試驗要求。 二、電液伺服軌下墊板疲勞試驗機主要技術參數及規格 1. MAX靜態試驗力：±250kN，靜態示值精度：全程不分檔 ±0.5%； 2. MAX動態試驗力：±250kN；動態波動度：≤±1%。 3. 作動器最大振幅：±75mm，示值精度±0.5%。 4. 頻率范圍：0.01—20Hz ，長時工作頻率0.01～20Hz。 5. 位移測量精度：±0.5%示值 （全程不分檔） 6. 位移測量分辨率（磁致伸縮位移傳感器）：0.01mm。 7. 多段函數發生器，計數器：999,999,999,可預置。 8. 控制方式：負荷、位移、變形控制方式，主要試驗波形：由控制器支持（包括正弦波、方波、三角波、斜波以及外部輸入波形）； 9. 最大試驗空間：600mm。 10.四立柱間距離：565mmx350mm。 11.主機剛度：8×108N/mm. 12.外形尺寸：1200*1040*2300。 13.工作壓力：21MPa。 14.恒壓伺服泵站規格：流量70L/min，21Mpa，電機功率30kW，1450r/min； |
