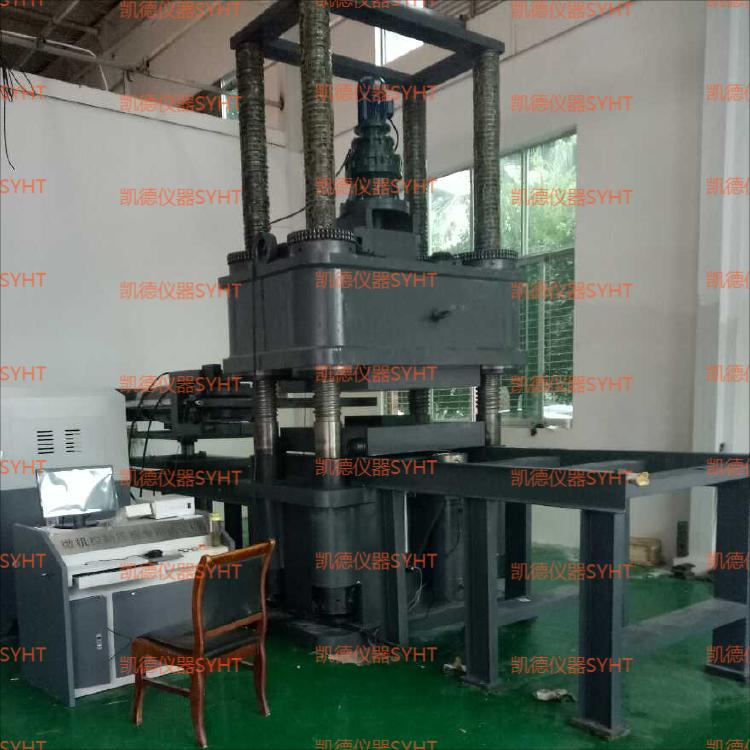

YAW-J5000型微機控制電液伺服橡膠支座壓剪試驗機
作者 Admin
瀏覽
發布時間 11/06/16
YAW-J5000型微機控制電液伺服壓剪試驗機
1. 制造標準
1) GB/T 2611-2007《試驗機通用技術要求》
3) JJG 139-2014《拉力、壓力和萬能試驗機檢定規程》
2. 試驗標準
1) GB/T 20688.4-2007《橡膠支座第1部分：普通橡膠支座》
2) GB/T 17955-2009《橋梁球型支座》
3) TB/T 3320-2013《鐵路橋梁球型支座》
4) JT/T 4-2019《公路橋梁板式橡膠支座》
5) JT 391-2019《公路橋梁盆式橡膠支座》
6) TB/T 2331-2020《鐵路橋梁橡膠支座》
7) JT/T822-2011《公路橋梁鉛芯隔震橡膠支座》
8) JT/T842-2012《公路橋梁高阻尼隔震橡膠支座》
一、產品使用范圍
1. 本機用于檢測公路橋梁橡膠支座的成品力學性能試驗。可分別進行：
1.1板式支座
1) 抗壓彈性模量試驗
2) 極限抗壓強度試驗
3) 抗剪彈性模量試驗
4) 抗剪粘接性能試驗
5) 抗剪老化試驗
6) 摩擦系數試驗
7) 容許轉角試驗
1.2盆式支座
1) 成品支座豎向承載力試驗
2) 成品支座摩擦系數試驗
3) 成品支座轉動試驗
1.3球型鋼支座
1) 豎向承載力試驗
2) 支座摩擦因數試驗
3) 支座轉動力矩的測定
4) 水平承載力試驗
2.本產品還能進行鐵路橋梁板式、盆式和球型支座國家標準所規定的所有試驗；
3．本產品還能進行鉛芯、高阻尼、建筑支座的隔震豎向剛度試驗。
二、主要技術參數
1．垂向加載部分
1) 最大試驗力：5000kN；
2) 試驗力測量范圍：2%-100%F.S（100-5000kN）；
3) 試驗力測量精度：試驗力示值的±1%；
4) 油缸空載最大位移速度：0-50mm/min；
5) 油缸最大行程：200mm；
6) 位移測量精度：±1.0%Fs；
7) 變形測量分度值：0.001(垂向變形)， 0.001(徑向變形)；
8) 變形測量：四只光柵式數字位移傳感器測量試樣垂向變形；四只光柵式數字位移傳感器測量試樣徑向變形；變形測量范圍：0～30mm（垂向變形）、 0～10mm（徑向變形）；
9) 試驗調整空間：0～1000mm；
10) 試驗最大空間：1000mm；
11) 上壓板尺寸：710mm×800mm×150mm；
12) 小車壓板尺寸：710mm×800mm×150mm；
13) 橫梁升降速度：200mm/min；
14) 等速試驗力控制范圍：0.5kN/s～25kN/s（控制精度1%）；
15) 等速位移控制范圍：0.5 mm /min～50 mm /min；
16) 數據處理：計算機伺服控制系統及數據（試驗力、位移）圖形采集處理等；
17) 測力方式：采用高精度離子束濺射薄膜壓力傳感器測力；
18) 采用低阻尼組合式密封元件，試驗力保持穩定可靠；
19) 控制方式：液壓加載，電液伺服閉環控制，屏幕顯示。
2.橫向剪切部分
1) 最大試驗力：1000kN；
2) 試驗力測量范圍：2%-100%F.S.（20kN-1000kN）；
3) 試驗力準確度：≤±1%；
4) 采用單出桿雙作用活塞缸，活塞行程200mm；
5) 工作活塞推進速度：0～60mm/min；
6) 變形測量范圍：0～150mm；
7) 位移測量范圍：0～200mm；
8) 變形測量精度：±0.5%FS；
9) 位移測量精度：±1.0%Fs；
10) 變形測量分度值：0.01mm；
11) 位移及變形測量：兩只光柵式數字位移傳感器測量試樣的剪切變形；
|
