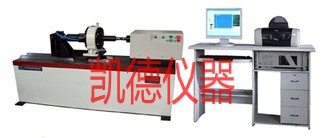

PNW-100D微機控制萬向節扭轉疲勞試驗機
1、主要用途及適用范圍 本機適用于萬向節等各種金屬、非金屬材料以及各類彈性元件的低頻扭轉疲勞性能檢測。主要用于各企事業單位對產品性能的檢測，并同時繪制出扭轉的特性曲線，記錄測試數據。 本機由機械、電氣、計算機、磁粉離合器水冷卻系統四大部分組成 2、機械部分結構及工作原理： 工作臺中間位置為工件扭轉空間，有固定夾具（左）、旋轉夾具（右）兩部分，作裝夾試樣用。扭轉傳感器裝在工作臺的左側。工作臺右側為傳動部分，驅動系統采用日本全數字交流伺服電機及其驅動器，通過擺線針輪減速器傳至旋轉夾具進行旋轉，實現對試樣的扭轉試驗。 在主機的右前端有【緊急停機】以及【左轉】、【右轉】、【啟動】、【停止】、【電源指示】開關按鈕，在試驗過程中可以手動實現左旋和右旋的操作。如果試驗機在運行過程中有異?，F象或出現緊急情況，可以按下【緊急停機】按鈕。處理完所有故障后，按急停按鈕上端面指示的方向旋轉急停按鈕，使其彈起，同時再按下【電源指示】按鈕，開始試驗。 開機時，拉起主機右側的空氣開關，再按下【電源指示】按鈕，此時此按鈕燈亮，主機已經通電，進入待運行狀態。 【啟動】、【停止】按鈕是用來控制冷卻水泵站的。冷卻水泵站主要是用來給磁粉離合器供給冷卻循環水，一對磁粉離合器起到冷卻作用。請定期更換水箱內的水，不要有雜質進入水箱，一面堵塞水泵。 3、電氣及計算機部分： 電氣部分由驅動系統和測量控制部分組成，計算機實現各種控制（自動控制和手動控制）、顯示（曲線、扭矩、扭轉角度等）、數據采集（根據不同的需要進行設置試驗速度、扭轉角度等）、處理（自動保存曲線）、特性曲線（扭矩—時間曲線、扭矩—角度曲線）的繪制等功能；扭矩傳感器實現對試件扭矩的測試，光電編碼器實現對試件扭轉角度的測量。 4、主要技術規格參數
|
