一、試驗機性能及適用范圍

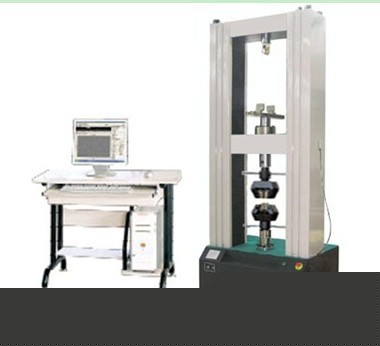

WDW-200/300/600微機控制電子萬能試驗機主要用于各種金屬、非金屬及復合材料進行拉伸、壓縮、彎曲等力學性能指標的測試。精密的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。在拉伸試驗中，檢測材料的最大承載拉力、抗拉強度、伸長變形、延伸率等技術指標。以上檢測參數在試驗結束后，由計算機根據試驗開始時設置的試驗參數條件自動計算，同時顯示相應的試驗曲線、試驗結果。連接打印機即可打印。
該試驗機制造、檢驗標準： GB/T16491-2008《電子式萬能試驗機》、《JJG139-1999拉力、壓力和萬能試驗機》計量檢定規程
1、帶有遙控盒，可實現橫梁的快/慢升降調整，操作靈活、隨意切換。
2、具有試驗結束后返回初始位置的功能，智能、高效、快捷。
3、具有任意工作位置的限位保護功能及過載、過流保護功能，可靠、安全。
4、自建強大的試驗數據庫，試驗數據可隨時保存、查詢、調用
5、可實現恒速率力控制、恒速率應力控制、恒速率變形控制、恒速度應變控制、恒速率行程控制、負荷等速控制、伸長等速控制、位移等速控制低周循環控制及用戶自編程控制等多種控制方式。
6、可切換顯示多種試驗曲線：應力－應變曲線、力－變形曲線、力－位移曲線、力－時間曲線、變形－時間曲線、位移－時間曲線、力－應變曲線。試驗曲線局部放大，多曲線疊加比較。
7、主機采用門式結構，伺服電機及減速機位于主機下部，對于所有的試驗均在中橫梁和上橫梁、中橫梁和工作臺之間進行。本機為下拉、上壓雙空間結構，中橫梁和工作臺之間為拉伸試驗空間、中橫梁和上橫梁之間為壓縮、彎曲試驗空間；伺服電機通過皮帶輪減速機帶動精密滾珠絲杠副旋轉，從而驅動中橫梁上下移動，對試樣進行加載。試驗速度的大小由安裝在主機下面的電機調速系統控制完成。
8、電氣部分由調速系統及顯示測量系統組成，本機采用伺服電機及調速系統，通過調速系統控制交流電機的正、反轉和速度的精度。負荷測量系統由一只高精度的負荷傳感器、測量放大器、A/D轉換器等組成。光電編碼器實現位移的測量，計算機實現加載控制、試驗數據的采集顯示、數據處理、特性曲線的繪制等功能。所有的控制參數及測量結果均可以在計算機屏幕上實時顯示。并具有過載保護功能。另有300KN、600KN可供選擇。
二、產品制造依據標準
1）、GB/T2611-2007《試驗機通用技術要求》
2）、GB/T228-2002《金屬材料室溫拉伸試驗方法》
3）、GB/T16491-2008《電子萬能材料試驗機》
4）、JJF1103-2003《萬能試驗機計算機數據采集系統評定》
6）、JJG139－1999《拉力、壓力和萬能試驗機的檢定規程》
該設備適用于金屬、膠粘劑、管材、型材、航空航天、石油化工、防水卷材、電線電纜、紡織、纖維、橡膠、陶瓷、食品、醫藥包裝、土工布、薄膜、木材、紙張等制造業以及各級產品質量監督部門，同時還適用于大中專院校進行教學演示工作。
三、試驗機的主要技術指標
|
序號
|
檢 驗 項 目
|
技 術 要 求
|
|
1
|
最大試驗力
|
200kN、300kN、600kN
|
|
2
|
試驗力分辨率
|
1/±300000
|
|
3
|
變形最小讀數值
|
0.001mm
|
|
4
|
示值相對誤差
|
1%--100%量程范圍內 ±1%
|
|
5
|
試驗力示值重復性相對誤差
|
≤1%
|
|
6
|
試驗力零點相對誤差
|
±0.1%
|
|
7
|
速度范圍
|
0.003---300mm/min
|
|
8
|
力控速率調節范圍：
|
0.005～5%FS/s；
|
|
9
|
力控速率控制精度：
|
速率＜0.05%FS/s時，為設定值的±2%以內；速率≥0.05%FS/s時，為設定值的±0.5%以內
|
|
10
|
變形速率調節范圍：
|
0.005～5%FS/s；
|
|
11
|
變形速率控制精度：
|
速率＜0.05%FS/s時，為設定值的±2%以內；速率≥0.05%FS/s時，為設定值的±0.5%以內；
|
|
12
|
位移速率調節范圍：
|
0.001～500mm/min；
|
|
13
|
位移速率控制精度：
|
速率＜0.5mm/min時，為設定值的±1%以內；速率≥0.5mm/min，為設定值的±0.2%以內；
|
|
14
|
橫梁移動最大距離
|
1120mm
|
|
15
|
試驗空間（高x寬）
|
800x570mm
|
|
16
|
有效壓縮空間
|
800mm
|
|
17
|
加載方式
|
電動
|
|
18
|
電源電壓（必須有可靠的接地措施）
|
～380V±10% 50Hz
|
|
19
|
功率
|
2KW
|
|
20
|
試驗機尺寸：
|
1050x750x2600 mm
|
|
21
|
機器重量
|
2700kg
|
|
