產品類別：WAW油缸上置式機型—A型機

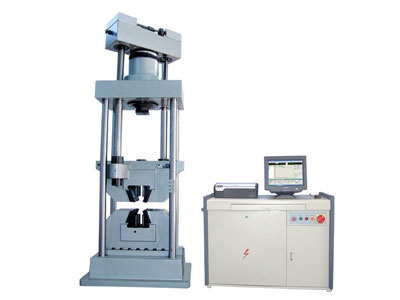

產品名稱：微機控制電液伺服萬能試驗機—WAW油缸上置系列

產品型號：WAW-2000A/3000A/4000A/5000A(2000-5000kN)

產品說明:

WAW-A型微機控制電液伺服萬能試驗機采用試驗機行業傳統的油缸上置式主機，此機型歷經百年依然暢銷，獨特的油缸球頭頂出結構，確保了它無與倫比的測試性能。電液伺服液壓萬能試驗機集多年電液伺服技術應用經驗研制，完美演繹電液伺服技術，使試驗機系統可全自動工作，輕松完成應力應變等控制的基礎上，針對各類應用需求，面向批量試驗，特別設計了試驗機系統各單元，使“高效試驗”的理念得以全面的實現。對不同材料不同試驗方法的適應性強，尤其適合于對各類金屬、非金屬材料進行自動的拉伸、壓縮、彎曲、剪切、低周循環等試驗，是各類研究機構、工礦企業理想的材料性能試驗設備。

一、微機控制電液伺服萬能試驗機功能及特點：

1、主要用于金屬材料的拉伸、壓縮、彎曲、剪切等試驗，增加簡單的附件和裝置，還能對水泥、混凝土等進行試驗。

2、該試驗機采用微機控制高精度電液伺服閥，驅動精密液壓缸，實現等速率試驗力、等速率位移、等速率變形等多種模式的自動控制，完成對試樣的拉伸、壓縮、抗彎抗折試驗，符國家標準GB/T228-2008《金屬材料室溫拉伸試驗方法》的要求。增加附具，可完成其他各種材料的試驗要求。

3、試驗機主機采用油缸上置式；拉伸空間位于主機的下方，壓縮、彎曲、剪切試驗空間位于主機上方的橫梁和試臺之間。下鉗口座升降采用電機、蝸輪蝸桿、螺母絲杠副傳動，實現拉伸空間的調整。上鉗口座通過拉桿、小橫梁與活塞相連，通過液壓傳動實現壓縮空間的調整。比油缸下置式主機拉伸空間更適合長試樣或大變形試樣的試驗。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設備。液壓伺服加載系統, 確保系統高精高效、低噪音、快速響應, 實現對試驗的自動控制加載、換向。

4、微機控制及處理系統：

4.1電液伺服控制系統：準確完成試驗過程中試驗參數的設定、試驗過程的自動控制、數據采集、處理、分析、存儲及顯示(試驗數據包括:上下屈服點、抗拉強度、斷裂強度、彈性模量、各點延伸率、非比例伸長等)。它除了具備基本的試驗力、試樣變形、活塞位移和試驗進程的閉環控制及等速應力、等速應變、等速試驗力、等速位移、試驗力保持、位移保持等控制功能外，還具備方便快捷的開環控制功能。

4.2試驗力，峰值、試樣變形、活塞位移、試驗曲線的屏幕顯示功能，全鍵盤輸入操作和控制模式智能設置專家系統，實現了控制模式的任意設置和各種控制方式之間的平滑切換，使系統具有最大的靈活性。加、卸載平穩，試驗過程中既可進行程序控制，同時兼有固定程序的“快捷鍵“操作，也可采用鼠標靈活調整試驗速度；

4.3可以按GB228-2008《室溫材料 金屬拉伸試驗方法》、GB/T16826-2008《電液伺服萬能試驗機》等國家標準的要求完成試驗的數據自動采集和處理。（數據板中備有多種試驗方法、標準，可完成多種材料的實驗）試驗過程能夠模擬再現和試驗數據的再分析、試驗曲線放大、比較、遍歷。試驗曲線可任意選擇坐標軸，并可自由放大和縮小；

4.4基于Windows操作系統的試驗軟件，放大器調零、傳感器標定采用可靠的硬件支持和軟件支持相結合使得品質更臻完美；可對使用者實行分權限管理，具有多種圖形顯示窗口和單位換算功能；

4.5試驗數據以數據庫化管理，可以進行網絡數據庫通訊和管理；

4.6試驗機具有擴展和更新能力；

5、保護功能:

5.1油缸限位保護；

5.2液壓系統過載溢流保護；

5.3試驗力過載保護；

5.4過流、過壓保護；

5.5試樣破斷時安全保護；

5.6試驗結束自動保護。

6、油源、控制柜和計算機桌一體化設計組成控制柜。油源、強電板、計算機主機安裝在控制柜內。控制柜臺面上是顯示器和打印機。這樣既保證了液壓系統工作的穩定性，同時具有良好的整體效果。控制柜操作臺的人性化外觀設計，操作方便，外觀新穎。該一體化油源控制柜可用于100kN至2000kN不同噸位的電液伺服萬能試驗機。

二、微機控制的運輸費萬能試驗機規格技術參數表
