TPW系列電液伺服圓彈簧疲勞試驗機
一、概述：
1. 特點和用途：
1) TPW系列電液伺服圓彈簧試驗機，是我公司借鑒國際著名電液伺服動態試驗機公司的開發制造經驗，采用成熟的動態電液伺服試驗技術，利用單元化、標準化、模塊化設計手段，結合彈簧試驗機多年的行業經驗，大大提高了系統的穩定性和可靠性，博采眾長而研制的專門用于彈簧疲勞的系列產品。
2) 本機主要用于螺旋彈簧的疲勞試驗，配備相應的試驗輔具后亦可用于其他類似零部件的疲勞試驗。廣泛用于科研、高校、汽車、航空航天、船艦、軍工等領域。
2、系統組成：

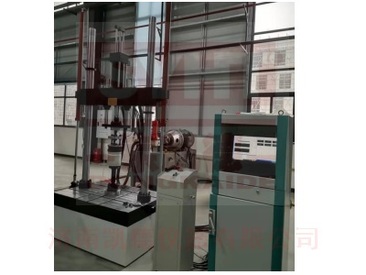

TPW-100型電液伺服圓彈簧疲勞試驗機主要由主機（上置伺服直線作動器NCA100kN）、恒壓伺服泵站BST600-110、液壓伺服控制器及相關試驗軟件、液壓管路系統及其他必要的附件等組成。其他規格：10kN、20kN、50kN、100kN、200kN、300kN、500kN等可選。
二、主要技術參數
1. 最大靜態試驗力：±100kN，示值精度：20%FS起各點±1%；
2. 最大動態試驗力：±100kN，幅值波動度不大于±2%FS；
3. 作動器最大振幅：±50mm，示值精度20%FS起±0.5%FS；
4. 頻率范圍：0.1—15Hz；其中滿足幅頻特性：
5. 主要試驗波形：正弦波、方波、三角波、斜波等；
6. 控制方式：變形量、試驗力兩個回路；
7. 具有過載、斷裂保護、試驗結束自動停機等功能；
8. 泵站：流量110L/min，21Mpa，電機功率45kW，380V，50Hz； 其他規格：70L/min、90L/min、140L/min、180L/min、220L/min、280L/min等可選。
9. 計數器容量：108
|
