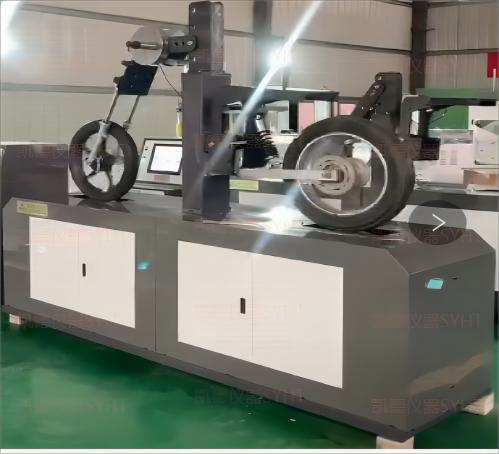

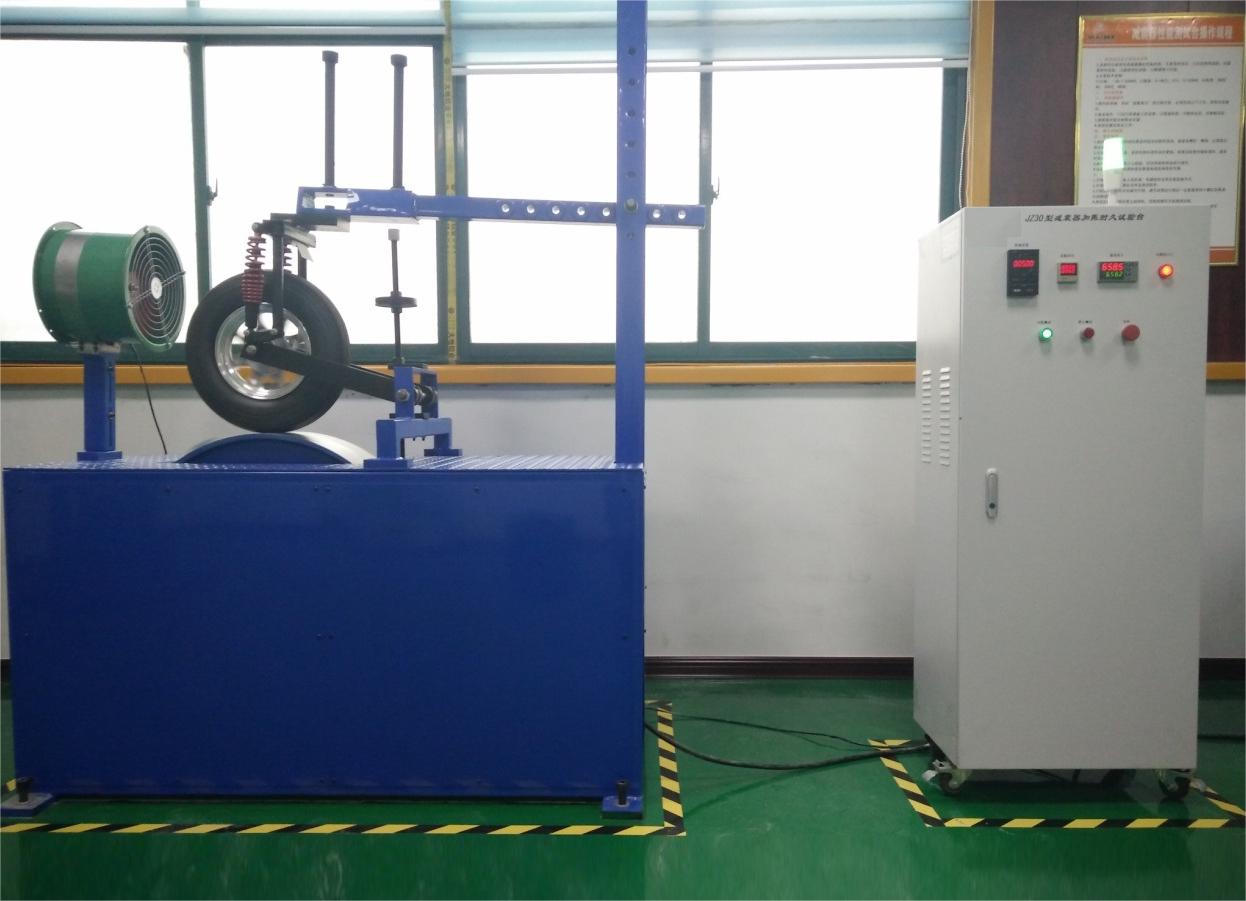

KDPJZ-5000摩托車/電動車/三輪車減震器轉鼓加振耐久試驗臺
作者 Kaikai
瀏覽
發布時間 24/02/28
一、概述 1. 摩托車/電動車/三輪車減震器轉鼓加振耐久試驗臺用于減震器模擬路況而進行的疲勞試驗。
2. 按照行業標準QC/T 62-2021 《摩托車和輕便摩托車減震器》相關要求設計制造，用于機動車所使用的減震器進行疲勞壽命試驗。
二、結構特點
1. 主機主要由底座、轉鼓加載機構、傳動機構、安裝支座四部分組成。底座由整體鋼板加工而成，其上安裝轉鼓、軸承座、變頻電機、安裝支座等，安裝支座由型材焊接而成，其上安裝輔具，用于安裝減震器。
2. 轉鼓加載機構采用鑄鋼滾輪做為轉鼓，其上安裝兩件高硬度（硬度達到 HB300）凸塊。 傳動機構將調速電機不同轉速經過減速后，以大扭矩傳給加載機構。變頻電機無級變速，實現轉鼓不同頻率的試驗要求。
3. 預置試驗次數自動停機，可無人值守試驗；
4. 配備砝碼，重量200公斤。
5. 控制系統： 控制系統主要由強電部分和PLC控制顯示部分組成，
5.1試驗頻率自由設定；
5.2試驗次數任意設定；
5.3試驗結束自動停機；
5.4試驗中可手動任意停止，記錄停止時的次數，再開機順次試驗；
5.5試驗次數自動保存；
三、技術參數
1.試驗力：5000N
2.試驗頻率：0.5-3Hz
3.試驗跳動：30mm（凸塊高度，或協商）
4.計數器容量：9*109
5.轉鼓直徑：800mm(或協商)
6.轉鼓寬度：150mm
7.凸件高度：30mm（凸塊高度，或協商），弦長：180mm-200mm
8.電源電壓（三線四相制）：380VAC 50Hz
9.電機功率：5.5kW
10.可轉動支架上負重：200公斤（或協商）。
11.重量：約1050kg
|
