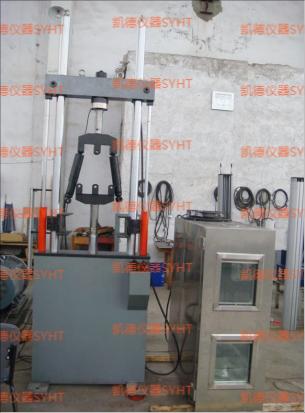

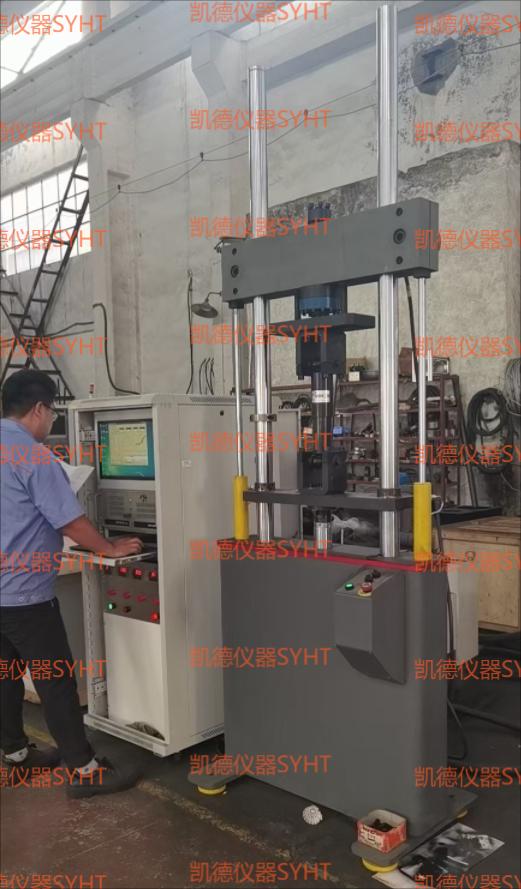

PWS-35電液伺服減振器綜合性能試驗機
一、概述：
1. PWS-35電液伺服減振器試驗機采用電液伺服控制技術，適用于對各種汽車、摩托車減振器、阻尼器、筒式減振器及組合減震件進行動靜態性能試驗，包括示功特性、速度特性、摩擦力特性、疲勞試驗等。
2. 試驗方法滿足以下標準規定的相關要求。
1) GB/T 23919-2009三輪汽車和低速貨車 減振器
2) JB/T 13513-2018低速汽車用筒式減振器臺架試驗方法
3) QC/T 491-2018汽車減振器性能要求及臺架試驗方法
4) QC/T 62-2021摩托車和輕便摩托車減震器
3. 系統構成：PWS-35型電液伺服阻尼器測試機主要由主機（下置伺服作動器）、恒壓伺服泵站、全數字液壓伺服控制器、阻尼器相關試驗軟件、疲勞試驗冷卻裝置、必要的試驗附具及附件等組成。
二、電液伺服減振器試驗機主要技術參數：
1. 最大靜態試驗力：±35kN，試驗力測量范圍2%～100%，試驗力示值準確度±0.5%。
2. 最大動態試驗力：±25kN，試驗力測量范圍2%～100%，動態波動度≤±1%FS.。
3. 作動器活塞最大行程：±75mm（可定制），示值精度20%FS起±0.5%FS。
4. 頻率范圍：0.01—20HZ。
5. 主機框架形式：兩立柱，立柱間距：530mm：試驗空間750mm
6. 最大線速度：1.5m/s；
7. 波形：正弦波、半正弦波、矩形波、方波、三角波、梯形波、靜態加載斜波等；
8. 控制器：全數字液壓伺服控制器；
9. 控制方式：力、位移閉環控制；
10. 試驗空間調整方式：液壓升降、鎖緊橫梁；
11. 數據處理方式：計算機屏幕顯示試驗參數，自動描繪試驗曲線，數據處理方法滿足國家相關減振器標準規定的相關試驗要求；
  |
