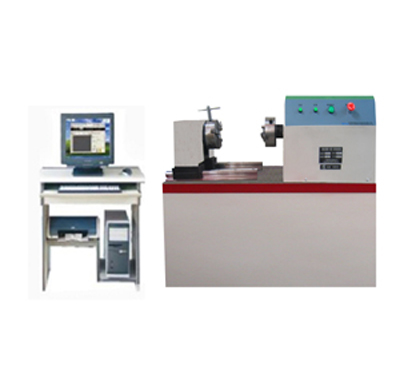

NDW—100,200微機控制電子式扭轉試驗機
作者 Admin
瀏覽
發布時間 11/06/02
一、功能特點
微機控制電子扭轉試驗機是由加載系統、傳動系統、STC300數字式數據采集處理系統及計算機測量控制顯示系統等組成，適用于對金屬材料、非金屬材料以及各類構件如傳動軸、半軸等靜態力學的性能測試。該機采用臥式結構。計算機屏幕顯示，STC300數字式數據采集控制系統和全數字交流伺服系統組成閉環控制。采用精密減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。
試驗測試功能：Win2000/XP中文操作平臺，具有變結構PID參數調節功能，實現扭矩、扭轉角度、變形全閉環控制。使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及操作面板；可設定試驗速度及各種控制參數；可實時顯示基本試驗結果（斷裂值、峰值）；可實時顯示試驗過程各種相關參數圖形；可實現系統診斷并顯示診斷結果。試驗機實現分級管理權限。不同的用戶可進入不同的管理界面、分三級用戶管理權限。
整機利用進口全數字交流伺服控制系統及STC300數字式數據采集處理系統，光電編碼器采集試樣的扭轉角度。
本試驗機適用于金屬材料、非金屬材料、復合材料以及構件的扭轉性能測試試驗?？筛鶕覙藴省?font size="3">GB/T10128-1998 金屬室溫扭轉試驗方法》進行試驗和提供數據。設計依據：JB/T9370—1999《扭轉試驗機技術條件》。用戶也可以提供相關的技術標準，按照用戶提供的標準實現試驗方式的控制以及相關數據采集及處理。
二、主要技術參數
1 最大扭矩：100Nm；200Nm
2 試驗機準確度等級：1級；
3 扭矩測量范圍：2--100Nm；
4 扭矩示值相對誤差：示值的±1%以內；
5 扭矩分辨力：最大扭矩的1/300000（全程不變化）；
6 扭轉角測量范圍：0-10000°；
7 扭轉角示值相對誤差：示值的±1%以內；
8 扭轉計扭角分辨力：0.001°；
9 扭轉計扭角示值相對誤差：示值的±1%以內；
10扭轉速度：3.6-360°/min（無級調速）；
11扭轉速度相對誤差：設定值的±0.5%以內；
12夾頭間最大距離:300mm以上；
13試樣平行段最小直徑：小于φ8mm
14試樣平行段最大直徑：大于φ20mm；
15電源電壓：AC220V 50Hz
16主電機功率： 0.4kW
|
