一、項目簡介

    機械式汽車穩定桿疲勞試驗臺是由驅動系統、傳動系統、振幅調節機構、位置調整系統、控制顯示等系統組成，適用于各種汽車穩定桿的疲勞性能試驗。該試驗機由電磁調速系統控制電機運行，通過偏心裝置帶動連桿，同時驅動二級連桿使擺動杠桿驅動穩定桿，完成對穩定桿的往復推拉疲勞試驗。該機無污染、效率高，具有較寬的調頻范圍和試驗空間，配上合適的輔具，可完成不同規格的汽車穩定桿疲勞試驗。該機通過單片機控制，實現試驗次數到達自動停機功能，該機集成度高，結構簡單，故障率低，性能穩定、可靠，操作簡單。廣泛應用于廠礦企業、科研院校等行業。

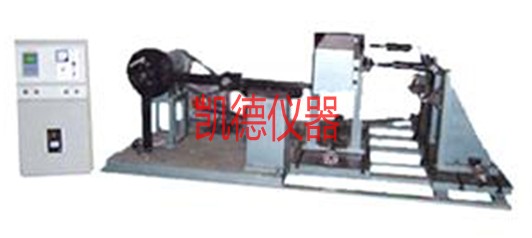

二、方案描述（參閱附圖）

1、主機：機械加載，采用傳統的曲柄連桿機構，電磁調速電動機驅動，利用飛輪的儲能方式，保證加載的均勻穩定性和運行的可靠性，使整個交變應力形成良好的正弦波形。另外還具備X、Y、Z軸三個方向預調節裝置（即根據穩定桿的長度、臂長、臂長與長度間的角度三個方向可以自由調整）、振幅（擺動幅度）調節裝置等。

2、傳動系統：由減速裝置、絲杠及導向部分組成。

3、驅動系統：電磁調速電動機驅動。

4、測量控制系統：試樣破壞的檢測采用動態負荷傳感器，試驗次數的記錄采用光電傳感器，頻率的調節采用電磁調速電機。通過各種信號處理，實現顯示、控制等功能并記錄試驗次數、試驗頻率等。穩定桿損壞自動停機。調整簡單，性能穩定。

5、安全保護裝置：達到設置次數和試件破壞自動停機、過電流、過電壓、超速保護裝置等。

6、附具：通用夾具（1套）。

三、主要性能指標

1．最大試驗力（推拉力）：                20kN

2．振幅（擺臂行程即推拉長度）：           Max：±80mm 可調

3．試驗頻率：                            1～5Hz可調

4．試件最大直徑：                        Φ26mm

5．計數器容量：                          9×10⁹次

6．功能：                                設置試驗次數自動停機；試件斷裂自動停機；兩端同時加載，即試件兩個擺臂同時做相反的運動。

7．被試驗穩定桿的長度：                  300～1200mm可以調整（手動方式）

   兩軸之間的安裝距離：                  300～1200mm可以調整（手動方式）

       在穩定桿的裝夾處和二級連桿（擺桿）處具有刻度尺標示，以準確調整穩定桿的安裝位置和擺幅

8．被試驗穩定桿的臂長：                  100～560mm可以調整（手動方式）

具有刻度尺標示，以準確調整穩定桿的安裝位置；

9．被試驗穩定桿的臂長與長度間角度間的長度：0～100mm可以調整（手動方式）

10．主電機功率：                          11kW

11．顯示：                                數字顯示試驗次數、試驗頻率、試驗起止時間等。

12．電源電壓：                           三相四線制380V，50Hz

13．主機尺寸：                            約2550×1850mm
