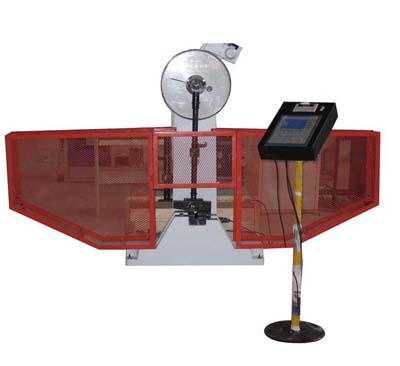

JBS-300B,500B數顯半自動沖擊試驗機
作者 Admin
瀏覽
發布時間 11/06/01
一、產品主要功能、特點: 設計標準： GB/T3808—2002《擺錘式?jīng)_擊試驗機》
符合：GB4158-84《金屬艾氏沖擊試驗方法》相關技術要求。
該機主要用于測定金屬材料在動負荷下抵抗沖擊的性能，從而判斷材料在動負荷作用下的質量狀況。
本機為數顯式半自動沖擊試驗機，采用單片機控制，電動揚擺、沖擊，單片機測量、運算、數顯結果并可打印等，并能利用沖斷試樣后的剩余能量自動揚擺作好下次試驗準備，操作簡便，工作效率高。特別適用于連續做沖擊試驗的實驗室和大量做沖擊試驗的冶金、機械制造等行業。滿足金屬夏比沖擊試驗方法的要求，可計算和數顯材料沖擊吸收功、沖擊韌性、擺錘揚角及試驗平均值。
二、主要技術指標：
1、沖擊能量：300J（大錘） 150（小錘） （度盤指示+數顯）
2、沖擊速度：5.2m/s
3、擺錘預揚角：150°
4、試樣支座跨距：40mm
5、支座鉗口圓角：R1.0~1.5mm
6、沖擊刀刃圓角：R2.0~2.5mm
7、擺錘中心至沖擊點距離：750mm
8、標準試樣尺寸：10×10×55mm
9、電源和功率：三相四線 50Hz 380V
10、外形尺寸：2124×6000×340mm
11、角度準確度：±0.1°
12、整機重量： 500Kg
13、控制柜尺寸（長寬高）：500x400x1500mm
13、周圍環境中無腐蝕介質、無震動、無強電磁場干擾。
三、機器標準配置:
1、300焦耳主機 1臺；
2、150J、300J 擺錘 各1個；
3、內六角扳手S=12（扳鉗口座壓板螺釘）1件；
4、支座調校器 1只；
5、試樣對中器 1只；
6、拆卸器（換擺用） 1件；
7、地 腳 螺 釘 4個；
8、調整斜鐵 4塊；
9、數顯控制器 1套
|
