1、用途特性

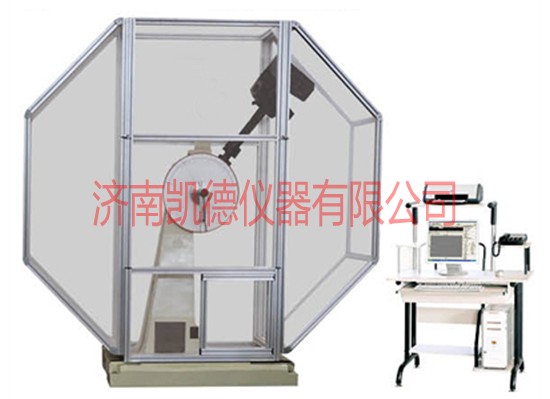

該系列沖擊試驗機用于對金屬材料在動負荷下抵抗沖擊的性能進行檢測，是冶金、機械制造等單位必備的檢測儀器，也是科研單位進行新材料研究不可缺少的測試儀器。

2、技術特點

1)   本機采用PC微機和PLC控制，電動揚擺、沖擊、微機測量、運算、屏幕數顯結果并可打印等，工作效率高、測試精度高。在沖擊試樣后可利用剩余能量自動揚擺，做好下次試驗準備，操作簡便，工作效率高。計算機可計算和數顯材料沖擊吸收功、沖擊韌性、擺錘揚角及試驗平均值，并可打印當次試驗數據及試驗的平均值。

2)   主機采用雙支承柱，主軸簡支梁式支承、掛擺、軸承徑向載荷分布合理，尤其是大能量沖擊機，減小主軸變形和大大減少軸承摩擦帶來的能量損失；

3)   采用雙級標準減速機提錘，運行平穩；

4)   掛擺采用緩沖裝置，掛擺平穩；

5)   擺錘三維設計，保證了打擊中心準確，擺錘力矩精確；

6)   沖擊刀采用螺釘安裝固定，更換簡單方便；

7)   試樣沖斷后自動判斷、輸出；

8)   主機采用安全防護銷，并且配備了安全防護網，確保試驗安全；

9)   試驗機符合國際GB/T3803-2002《擺錘式?jīng)_擊試驗機的檢驗》，按國際GB/T229-2007《金屬夏比擺錘沖擊試驗方法》對金屬材料進行沖擊試驗。

 3、技術參數

1)   規格型號 JB-W300C JB-W450C JB-W750C

2)   沖擊能量 300J 450J 750J

3)   擺錘預揚角 150º

4)   擺軸中心至沖擊點距離 750mm 750mm 750mm

5)   沖擊速度 5.24m/s 5.24m/s 5.24m/s

6)   試樣支座跨距 40+0.2mm

7)   鉗口圓角 R1.25mm

8)   沖擊刀刃圓角 R2.25mm,R8mm

9)   角度準確性 0.1º

10) 試樣規格 10（7.5、5、2.5）×10×55mm

11) 送料對中方式人工操作

12) 電源 380V/50Hz/5A
